加工晶棒直径 | 4~8英寸 |
加工晶棒长度 | ≤400mm |
椭圆度 | ≤0.05mm |
圆锥度 | ≤±0.05mm |
光洁度 | Ra0.8-1.0 (根据砂轮目数) |
OF宽度头尾偏差 | ±0.1mm |
晶向精度 | ±15' |
V-NOTCH深度 | 1.00~1.25mm |
V-NOTCH角度 | 89°~93° |
工作台最小进给量 | 0.005mm |
磨架最小进给量 | 0.005mm |
主轴转速 | 0-200r/min连续可调 |
工作台往复速度 | 4-800mm/min连续可调 |
设备外形尺寸 | 3600x1620x2150mm |
设备总功率 | 20kW |
设备自重 | 4.5t |

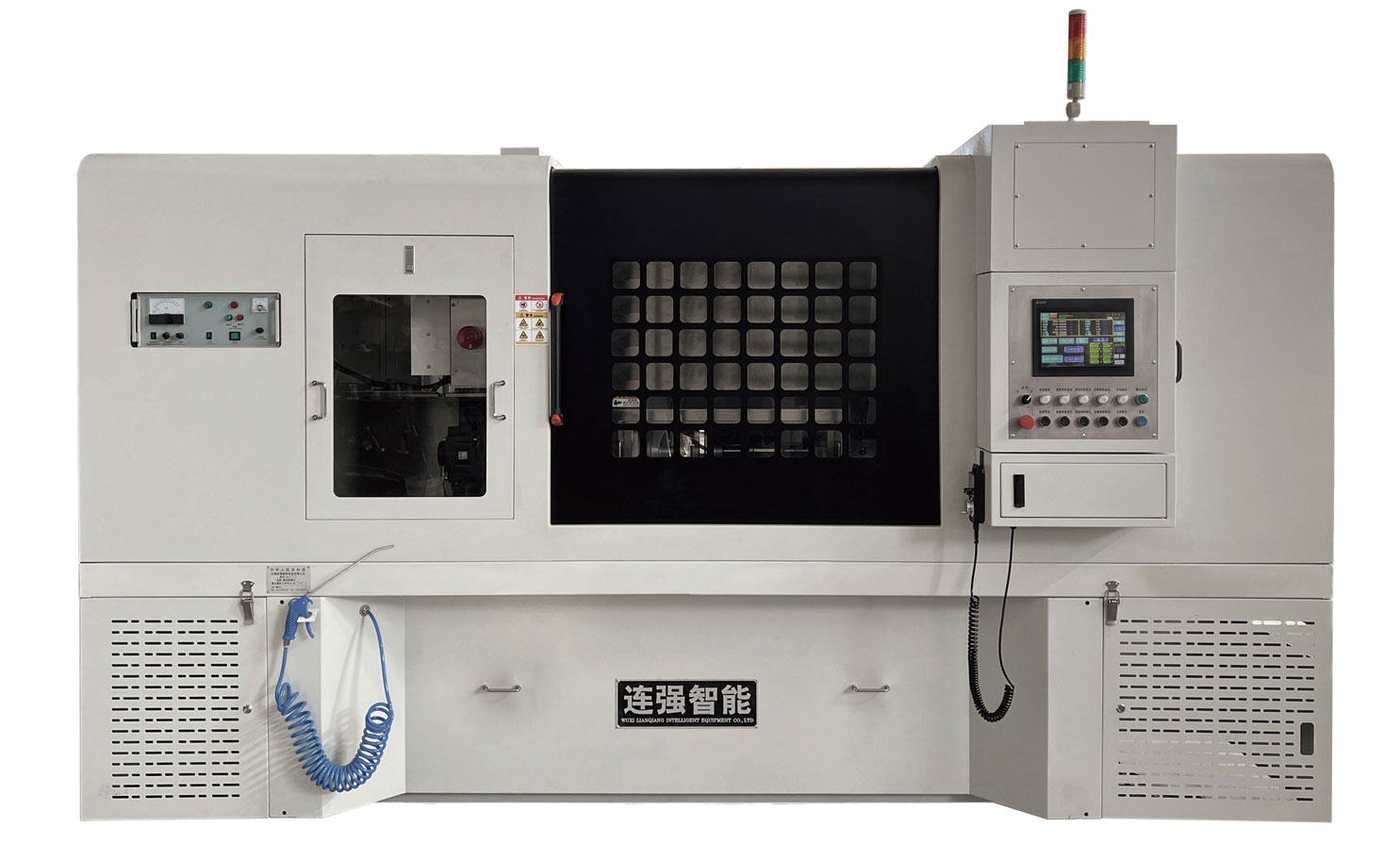

可满足4-8寸晶体加工
加工长度0-400mm
控制系统可选三菱或欧姆龙
整机配备自动润滑系统

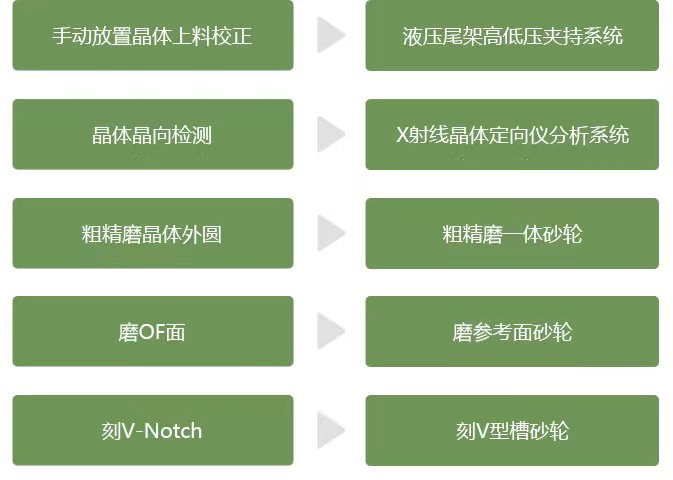

外圆滚磨
测晶向角度
磨OF面
刻V-Notch巢
光洁度Ra0.8-1.0
椭圆度0.02/400mm
圆锥度±0.05/400mm
径向精度±15'
硅
LT/LN
碳化硅
砷化镓
