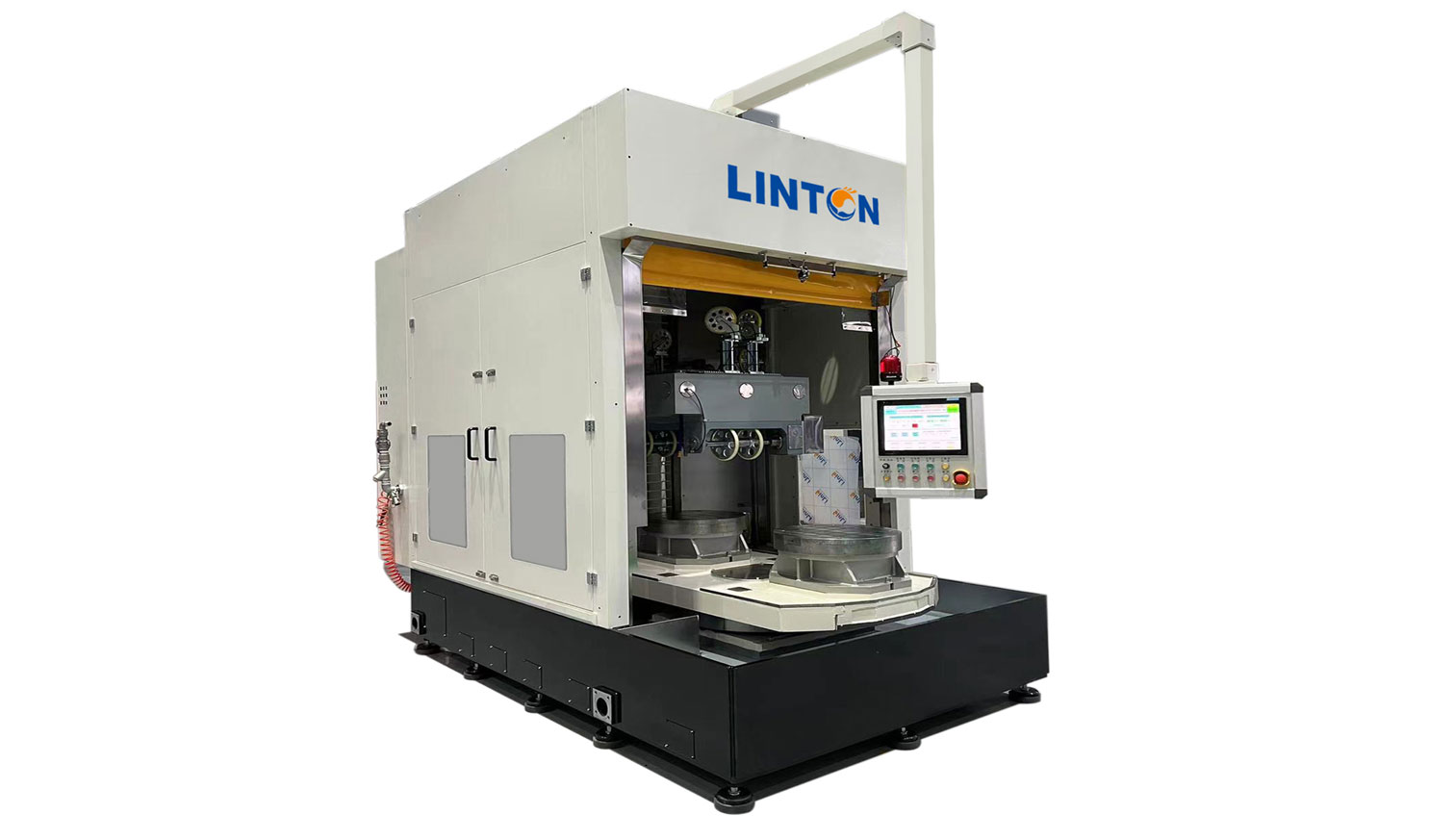

金刚线开方机

主要技术指标
Main Technical Index
  • 加工根数

    1根/刀

    储线长度

    ≤20KM

  • 加工规格

    Φ≤550mm

    切割头空载移动速度

    0~1500m/min

  • 加工长度

    ≤750mm

    线网张力范围

    0~120N

  • 钢线速度

    ≤30m/s

    断线率

    ≤1% (排除人为、钢线等非设备原因)

  • 钢线直径/规格

    0.25~0.42mm/442D、BS60

    设备总功率

    59.5kW

  • 平均切割速度

    5~ 10mm/min

    设备重量

    12t

  • 加工边距范围

    110~ 230mm

    设备外形尺寸

    3800x2100x3855mm(长x宽x高)

设备优势
Machine tool edge

1、回转工作台上布置2个晶托装置,通过转台回转,实现加工工位与上下料工位分开 ;

2、切割头主体支架采用高刚性结构,配置2个主电机驱动,大大提高了加工的稳定性 ;

3、立柱滑台采用伺服驱动,实现上下运动,导轮支架刚性良好,牢固可靠,降低断线风险 ;

4、线管理系统成熟稳定,收放线轮在线筒外侧采用碟形弹簧,以一定力矩把收放线筒紧固其上 ;

5、收放线轮采用锥形定位套形式,最大程度保证了线轮装入时与收放线轴有良好的同心。

6、设备轴间距小,切割速度快、加工效率高、断线率低。
