加工硅料规格:8英寸/12英寸
加工硅料长度:≤450mm
最大线速度:30m/s
钢线母线直径:≥φ0.05mm
TTV:≤10μm (ADE7200)
Bow:≤±10μm (ADE7200)
Warp平均值:<12μm
成品率:≥97%
断线率:≤1% (非设备因素除外)

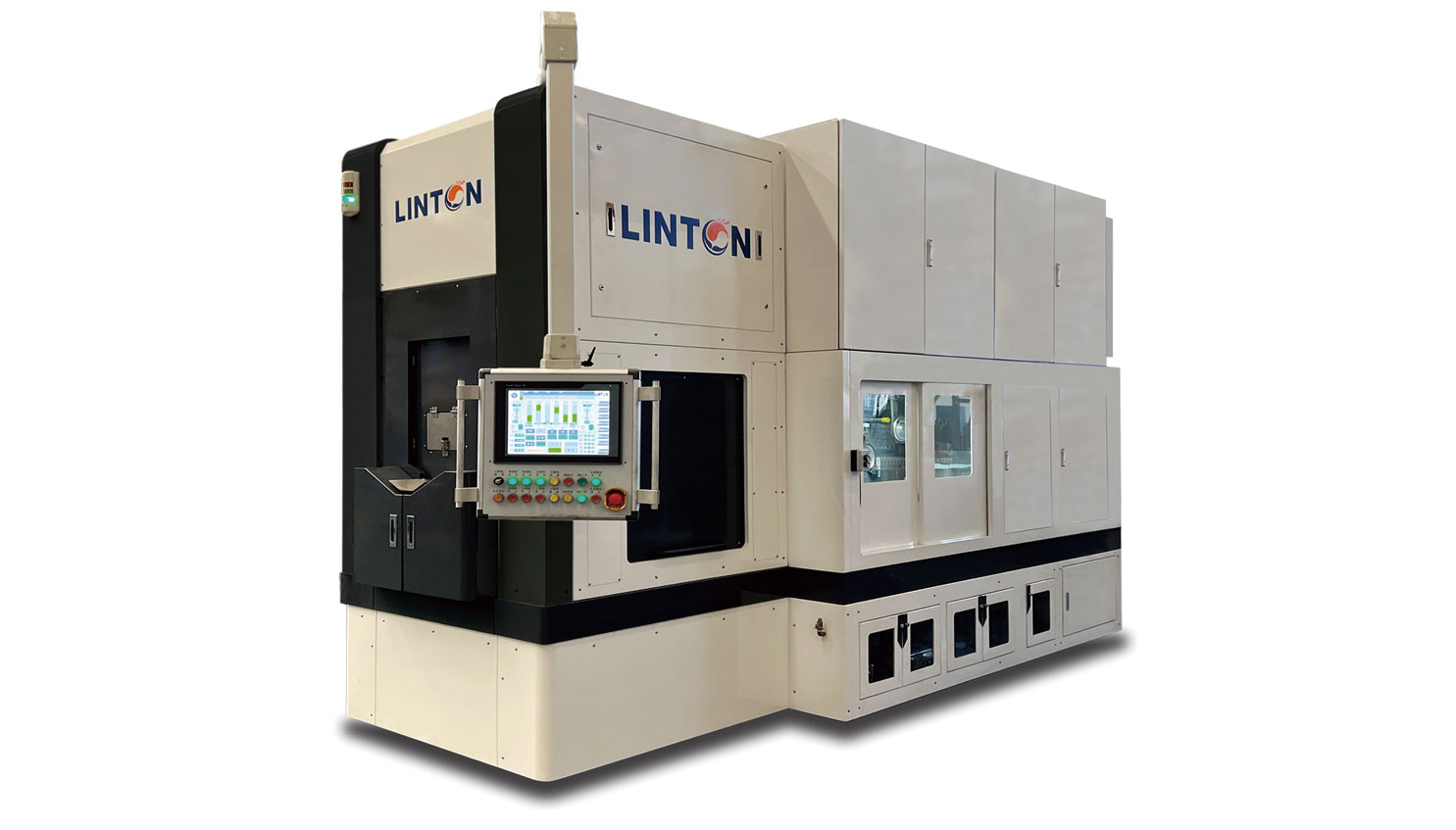

设备外形尺寸:4460x2360x3390mm
设备额定总功率:188kW
设备自重:15.6t
"CTRTHK" "UMTR"
"CLASSNUM" "#" "MAX" "MIN" "MEAN" "DELTA" "MAX_DEV" "STD_DEV" "CV"Total 60 752.54 741.25 746.69 11.29 5.842 1.589 0.213
"BOW3P" "UMTR"
"CLASSNUM" "#" "MAX" "MIN" "MEAN" "DELTA" "MAX_DEV" "STD_DEV" "CV"Total 60 7.16 -0.75 2.34 7.91 4.817 2.082 88.868
"WARP3P" "UMTR"
"CLASSNUM" "#" "MAX" "MIN" "MEAN" "DELTA" "MAX_DEV" "STD_DEV" "CV" Total 60 15.92 6.79 9.70 9.13 6.226 1.635 16.861
"TTV" "UMTR"
"CLASSNUM" "#" "MAX" "MIN" "MEAN" "DELTA" "MAX_DEV" "STD_DEV" "CV"Total 60 9.07 2.43 4.66 6.64 4.405 1.852 39.715
1、张力传感器量程为30N控制精度更高。

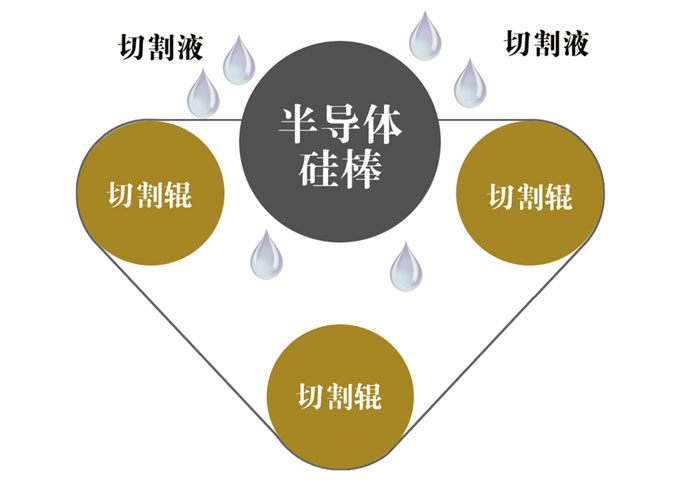

2、辅助浆管专利技术，主、副流量单独可控 ;
3、低惯量轻质一体过轮，为总成结构更换方便 ;
4、系统采用德国进口西门子运动控制系统及电机 ;
5、硅片表面质量TTV、线痕、翘曲等指标控制优良 ;
6、满足自动粘棒设备的晶托兼容，底面采用NTC形式 ;
7、设备专为半导体晶圆加工设计制造，非光伏改造机 ;
8、前端上料方式，操作方便，具备升级自动化上料条件 ;
9、张力臂重量及悬长小，排线角度接近90°利于排线控制 ;
10、垂直进给采用铸件附加4导轨机构降低入刀口切片TTV ;
11、收放线系统位于设备两侧，安装在一体铸造底座上，结构稳定 ;
12、主轴采用角接触轴承及油气润滑结构，冷却采用单独水箱供水 ;
13、设备底座、主轴箱支座、排线、收放线支座均为一体铸造结构。
