加工规格 : 8英寸/12英寸
加工长度 : 150~2500mm
样片厚度 : ≥1. 2mm
加工粗糙度 : Ra <3μm
金刚线线径 : 0.50/0.65mm
切割平面度 : ≤0.2mm
运行线速度 : 1800m/min
设备长宽高 : 4500x3860x3600mm
设备总功率 : 9.5kW
设备总质量 : 9t

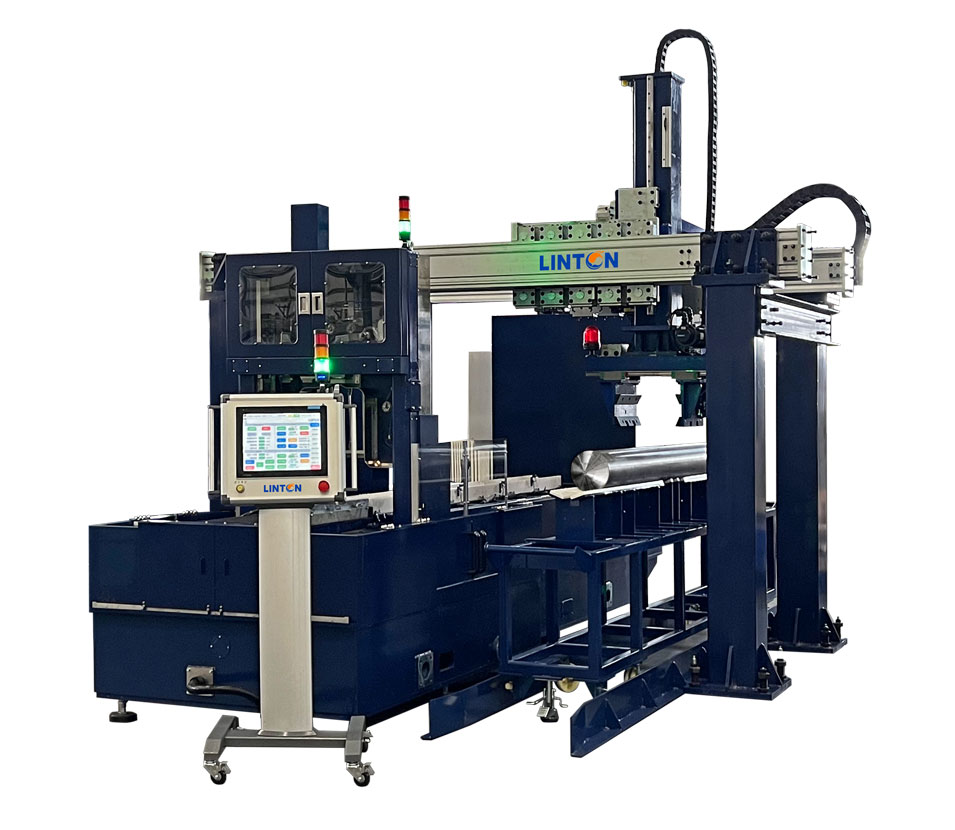

1、硅棒由桁架机械手自动上料,配置安全防护网和安全光栅;
2、切割头采用龙门双立柱结构,结构稳定可靠,故障率低,切割效率高,精度高;
3、截断后的硅棒自动退送至下料区,方便下料搬运,客户可以选配全自动下料装置及AGV;
4、上料输送台和切割头移动配置无线操作手柄,方便操作左右上下移动,方便更换环线和切割轮;
5、选配工单扫码和激光打码功能;
6、选配机器人自动取样片装置;
7、选配称重装置。
上料车人工推至机械手上料工位,进行扫码,机械手将硅棒输送至截断机上料工作台;
设备根据设定的截断长度,上料输送台将硅棒移动到加工位置进行加工;
龙门式切割头进行去头尾截断和不同段长的截断;
BLOCK自动推送至下料工位,进行长度测量和激光打码后,机械手将其抓取到下料车;
设备配置自有专利技术的机器人吸盘结构自动取样片,样片自动吹干后进行激光打码,送入接片盒;
重复前序2-3-4-5的截断和取样片工作。
